Prototypenwerkzeuge im Spritzguss
Werkzeugbau, Einsatz, Kosten und Abgrenzung
Was ist ein Prototypenwerkzeug im Spritzguss?

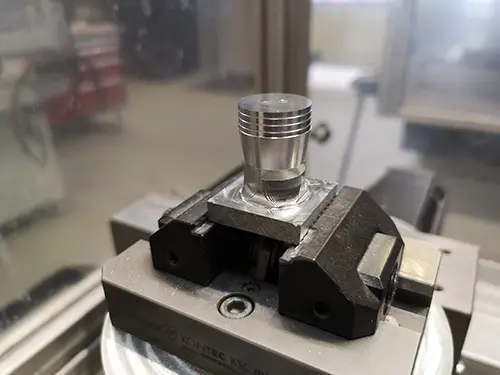

Ein Prototypenwerkzeug im Spritzguss ist ein meist aus Aluminium gefertigtes Werkzeug zur schnellen Herstellung seriennaher Kunststoffteile unter realen Produktionsbedingungen. Es dient der schnellen Validierung von Geometrie, Material und Prozess.
Spritzguss Prototypenwerkzeuge werden eingesetzt, wenn Kunststoffteile seriennah getestet, Prototypen wirtschaftlich hergestellt und Investitionen in ein Serienwerkzeug abgesichert werden sollen.
Kurz erklärt: Prototypenwerkzeug im Spritzguss
- Aluminiumwerkzeug für seriennahe Kunststoffteile
- Herstellung unter realen Spritzgussbedingungen
- Kosten für Prototypenwerkzeuge beginnen bei rund 5’000 CHF (ca. 5.200 – 5.500 EUR, je nach Wechselkurs)
- Erstmuster häufig in 4–6 Wochen
- Geeignet für Validierung, Vorserie und Kleinserie
Qualität garantiert: Unsere Inhalte werden von unseren Fachspezialisten erstellt und nicht automatisiert generiert.
Werkzeuge für Prototypen im Spritzguss
Werkzeuge für Prototypen kommen im Spritzguss dann zum Einsatz, wenn Kunststoffteile frühzeitig unter realen Produktionsbedingungen für ein Produkt hergestellt und getestet werden sollen. Insbesondere in der frühen Produktentwicklung im Spritzguss helfen sie dabei, Bauteilgeometrie, Material und Prozess realistisch zu bewerten.
Prototypen Werkzeugbau: So entsteht ein Prototypenwerkzeug
Der Prototypen Werkzeugbau folgt grundsätzlich denselben technischen Prinzipien wie der klassische Formenbau im Spritzguss und bildet die Basis für Werkzeuge für Prototypen, die gezielt auf kurze Entwicklungszyklen ausgelegt sind. Der Unterschied liegt in der Auslegung auf Geschwindigkeit, Anpassbarkeit und Wirtschaftlichkeit – häufig umgesetzt im Rahmen von Rapid Tooling als technische Lösung. Aufbau und Fertigungsschritte sind gezielt darauf abgestimmt, schnell funktionsfähige und seriennahe Kunststoffteile herstellen zu können.
Schritt 1:
Konstruktion des Prototypenwerkzeugs
Die Konstruktion des Prototypenwerkzeugs erfolgt auf Basis der vorhandenen CAD-Daten des Bauteils. Im Prototypen Werkzeugbau wird die Konstruktion häufig bewusst vereinfacht. Stattdessen wird das Werkzeug so ausgelegt, dass Änderungen später schnell, kontrolliert und mit hoher Präzision umgesetzt werden können.
Schritt 2:

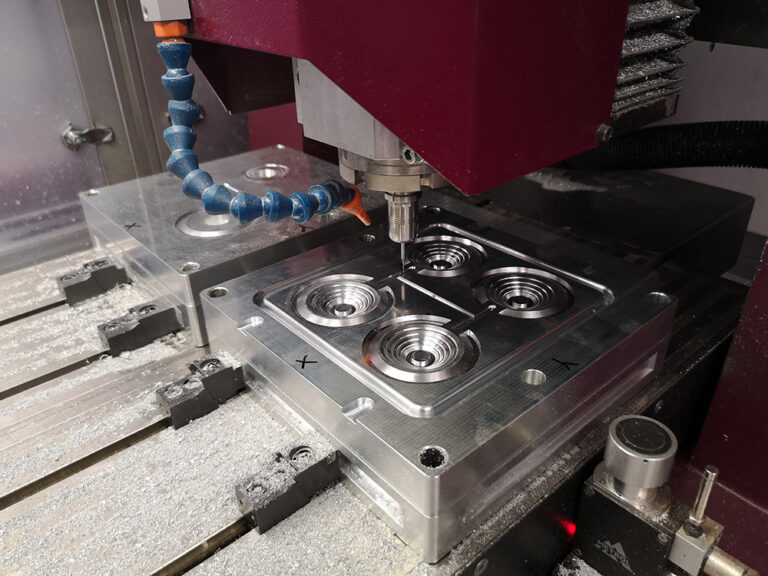

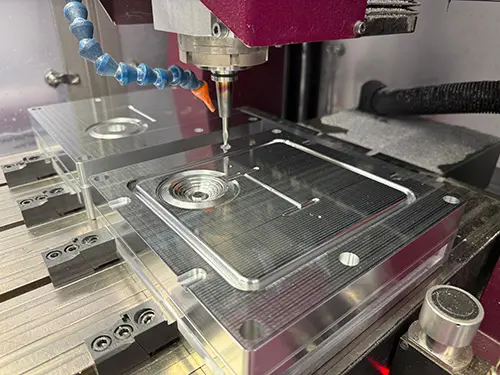

Fräsen der Teile des Prototypenwerkzeugs
Nach der Konstruktion erfolgt die präzise Herstellung des Werkzeugs, in der Regel durch CNC-Fräsmaschinen. Prototypenwerkzeuge aus Aluminium lassen sich leichter bearbeiten als Stahlwerkzeuge und ermöglichen kurze Durchlaufzeiten im Formenbau. Für das Spritzguss Prototypenwerkzeug werden unter anderem Formeinsätze, Kavitäten sowie Anguss- und Entformungselemente gefräst.
Schritt 3:

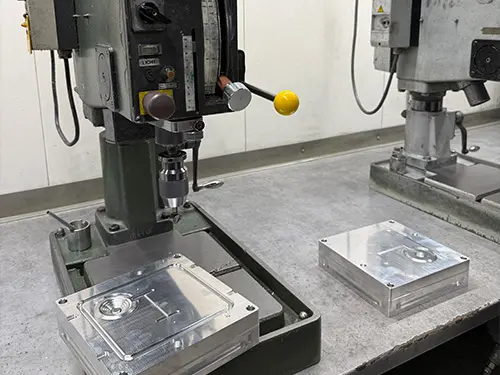

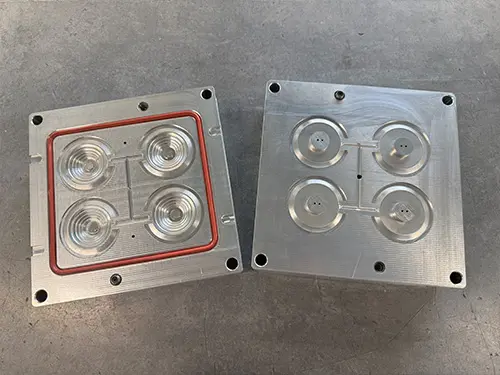

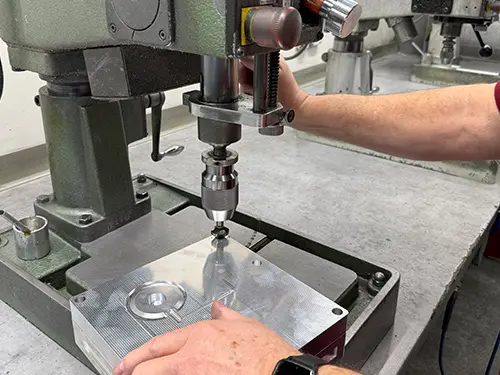

Montage im Prototypen Werkzeugbau
Im Prototypen Werkzeugbau werden die einzelnen Teile des Werkzeugs zu einem vollständigen Prototypenwerkzeug zusammengebaut. Im Anschluss wird das Werkzeug geprüft, gereinigt und für die präzise Fertigung der Erstmuster freigegeben.
Schritt 4:

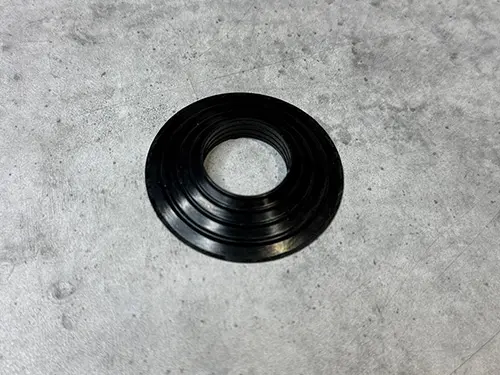

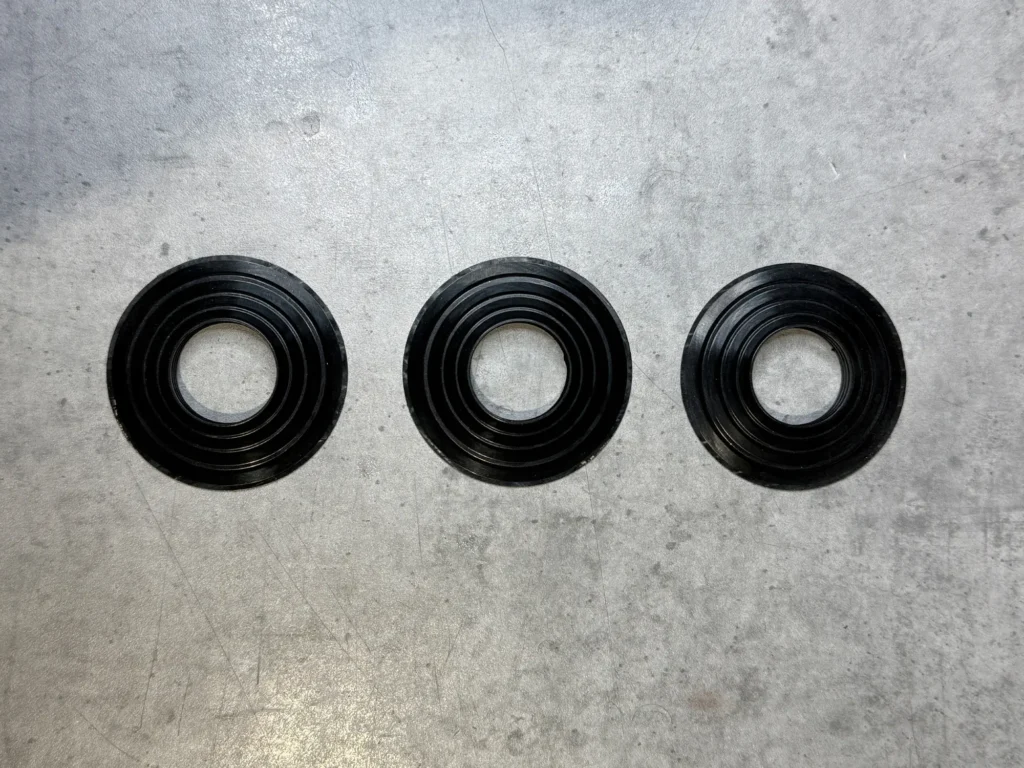

Produktion der ersten Musterteile mit dem Prototypenwerkzeug
Nach dem Werkzeugbau können im Prototyping mithilfe des Spritzgiessens und des Prototypenwerkzeugs die ersten präzisen Musterteile in seriennaher Qualität gefertigt werden. Dabei werden die Kunststoffteile unter realen Prozessbedingungen hergestellt und hinsichtlich Funktion, Belastbarkeit sowie Materialverhalten des eingesetzten Kunststoffs bewertet.
Die hergestellten Musterteile dienen als Grundlage für technische Bewertungen, Tests und mögliche Anpassungen am Spritzguss Prototypenwerkzeug – typisch für Spritzguss-Prototypen in der frühen Produktphase.
Vom Prototypenwerkzeug zur Serie: Kleinserie und Serienfertigung
Nach der Freigabe der Musterteile ergeben sich typische Wege in Richtung Produktion. Welche Option sinnvoll ist, hängt von Stückzahl, Zeitraum und den Anforderungen an das spätere Produkt sowie die Serienfertigung ab und eröffnet unterschiedliche Möglichkeiten für die weitere Produktrealisierung.
Kleinserie mit dem Prototypenwerkzeug
Mit Spritzguss Prototypenwerkzeugen lassen sich im Rahmen des industriellen Prototypenbaus kleine Stückzahlen von Kunststoffteilen fertigen, etwa im Rahmen von Spritzguss-Kleinserien. In der Regel können mehrere zehntausend Teile hergestellt werden. Die erreichbare Stückzahl hängt unter anderem von der Bauteilgeometrie, dem eingesetzten Material sowie den prozessbedingten Belastungen des Werkzeugs im jeweiligen Spritzgussverfahren ab.
Besonders sinnvoll ist die Produktion von Kunststoffteilen mit einem Prototypenwerkzeug, wenn:
- der Bedarf an Spritzgussteilen begrenzt ist und eine kleine Stückzahl benötigt wird, wie bei limitierten Serien oder kundenspezifischen Varianten
- eine schnelle Markteinführung erforderlich ist, etwa als Übergangslösung bis zum Serienanlauf
- zusätzliche Erkenntnisse aus dem realen Einsatz der Bauteile gewonnen werden sollen
Spritzguss-Vorserie mit dem Prototypenwerkzeug
Die Vorserie stellt einen Zwischenschritt zwischen der Prototypen- bzw. Kleinserienfertigung und der späteren Serienproduktion dar. Ziel der Vorserie ist es, Bauteilgeometrie, Material und Prozess unter seriennahen Bedingungen abzusichern, bevor in ein Serienwerkzeug investiert wird.
Die Spritzguss-Vorserie kommt häufig zum Einsatz, wenn das Bauteil funktional weitgehend definiert ist, jedoch noch Unsicherheiten in Bezug auf Prozessstabilität, Toleranzen oder Montage bestehen. Die dabei gewonnenen Erkenntnisse fliessen direkt in die Entwicklung des Serienwerkzeugs und die Optimierung des späteren Endproduktes ein und reduzieren Risiken beim Serienanlauf.
Übergang zur Serienfertigung mit Serienwerkzeug
Bei höheren Stückzahlen erfolgt in der Regel der Übergang zur Serienfertigung mit einem Serienwerkzeug aus Stahl. Das Prototypenwerkzeug bildet dabei die technische Grundlage, da die im Prototypenbau gewonnenen Erkenntnisse in die Serienfertigung übernommen werden können.
Dadurch lassen sich Anpassungen am Werkzeug reduzieren und sowohl Entwicklungs- als auch Werkzeugkosten bei der Serienfertigung gezielt senken.
Vorteile von Prototypenwerkzeugen im Spritzguss
Prototypenwerkzeuge bieten im Kunststoff-Spritzguss entscheidende Vorteile, wenn Bauteile frühzeitig unter realen Bedingungen bewertet werden sollen. Sie verbinden technische Seriennähe mit hoher Flexibilität und wirtschaftlichem Mitteleinsatz – und schaffen damit Sicherheit in der Entwicklung von Kunststoffprodukten.
Was kostet ein Prototypenwerkzeug im Spritzguss –
und wie lange dauert es?
Die Kosten und die Durchlaufzeit eines Prototypenwerkzeugs im Spritzguss hängen stark von den technischen Anforderungen des Bauteils und dessen Auslegung für das jeweilige Spritzgussverfahren ab. Durch den Einsatz von Rapid Tooling lässt sich die Herstellung von Prototypenwerkzeugen deutlich schneller und kosteneffizienter realisieren als bei klassischen Serienwerkzeugen.
Kosten eines Prototypenwerkzeugs im Spritzguss
- Bauteilgeometrie und Komplexität
- Anzahl Kavitäten
- erforderliche Schieber, Auswerfer oder Einlegeteile
- gewünschte Oberflächenqualität und Toleranzen
Im Vergleich zu Serienwerkzeugen aus Stahl liegen die Investitionskosten deutlich niedriger, da Spritzguss Prototypenwerkzeuge meist aus Aluminium gefertigt werden und auf hohe Standzeiten bewusst verzichtet wird, um eine möglichst wirtschaftliche Umsetzung zu erreichen.
Durchlaufzeit bis zum Erstmuster
Ein wesentlicher Vorteil von einem Spritzguss Prototypenwerkzeug ist die kurze Lieferzeit. Die Durchlaufzeit für ein Prototypenwerkzeug beträgt typischerweise 4 bis 6 Wochen bis zum Erstmuster, abhängig von Bauteil und Werkzeugaufbau.
Diese kurze Realisierungszeit ermöglicht:
- schnelle Validierung von Geometrie und Material des Kunststoffes
- frühe Funktionstests mit seriennahen und präzise gefertigten Bauteilen
- kurze Iterationszyklen in der Produktentwicklung
Warum Kosten und Zeit stark variieren können
Sowohl Kosten als auch Lieferzeit lassen sich erst nach einer technischen Bewertung zuverlässig einschätzen, da Anforderungen und Wünsche an Bauteil, Qualität und Einsatzbereich stark variieren können. In der Praxis zeigt sich, dass bereits kleine Änderungen an Geometrie oder Toleranzen erhebliche Auswirkungen auf Kosten und Durchlaufzeit haben können.
Eine frühzeitige Analyse – beispielsweise durch eine Spritzguss-Füllsimulation – kann helfen, das Fliessverhalten und potenzielle Schwachstellen bereits vor dem Werkzeugbau zu erkennen und spätere Anpassungen zu reduzieren. Je nach Projektumfang wird eine solche Simulation ergänzend zur technischen Bewertung eingesetzt.
Wie Schweizer Engineering, Füllsimulation, Werkzeugbau und Spritzguss ineinandergreifen, lesen Sie in unserem Ratgeber «Kunststoffspritzguss Schweiz».
Wann ist ein Prototypenwerkzeug im Spritzguss die richtige Wahl?
Ein Prototypenwerkzeug im Spritzguss ist immer dann die richtige Wahl, wenn Kunststoffteile nicht nur konstruktiv betrachtet, sondern realistisch im vorgesehenen Spritzgussverfahren bewertet und prozesssicher abgesichert werden sollen. Spätestens wenn Entscheidungen für Vorserie, Kleinserie oder Serienfertigung anstehen, reicht eine rein geometrische Prüfung nicht mehr aus. Typische Fehler in der frühen Produktphase sind unzureichend definierte Wandstärken, ungünstige Angusspositionen oder fehlende Berücksichtigung von Schwindung und Verzug. Diese Aspekte werden häufig erst unter realen Bedingungen im Spritzgussverfahren sichtbar.
Als Faustregel gilt: Sobald eine realistische Bewertung unter Serienbedingungen im vorgesehenen Spritzgussverfahren erforderlich ist, ist ein Prototypenwerkzeug in der Regel aussagekräftiger als ein 3D-Druck. Insbesondere vor der Investition in ein Serienwerkzeug schafft es eine belastbare Entscheidungsgrundlage für das spätere Endprodukt.
Typische Einsatzszenarien für ein Prototypenwerkzeug sind:
- wenn seriennahe Bauteile benötigt werden, um Funktion, Passung oder Belastbarkeit zuverlässig zu testen
- wenn das Bauteil im vorgesehenen Serienwerkstoff aus Kunststoff geprüft werden soll
- wenn belastbare Aussagen zu Masshaltigkeit, Oberfläche und Reproduzierbarkeit erforderlich sind
- wenn Risiken vor dem Bau eines kostenintensiven Serienwerkzeugs reduziert werden sollen
Prototypenwerkzeug vs. 3D-Druck vs. Serienwerkzeug
In der Produktentwicklung stellt sich häufig die Frage, welches Verfahren in welcher Phase sinnvoll ist. Die folgende Übersicht zeigt die wichtigsten Unterschiede zwischen 3D-Druck, Prototypenwerkzeug und Serienwerkzeug.
| Kriterium | 3D-Druck | Prototypenwerkzeug | Serienwerkzeug |
|---|---|---|---|
| Serienwerkstoff | Nein | Ja | Ja |
| Reproduzierbarkeit | Eingeschränkt | Hoch | Sehr hoch |
| Investition | Sehr gering | Mittel | Hoch |
| Durchlaufzeit | Sehr kurz | Kurz | Lang |
| Stückzahlen | Einzelteile | Bis mehrere 10’000 | Hohe Stückzahlen |
| Seriennähe | Gering | Hoch | Vollständig |
Entscheidungshilfe: Welches Werkzeug ist wann sinnvoll?
In der Produktentwicklung hängt die Wahl des richtigen Werkzeugs von Stückzahl, Seriennähe, Änderungsbedarf und geplanter Serienstrategie ab.
3D-Druck
Sinnvoll, wenn einzelne Musterteile zur Design- oder Geometrieprüfung benötigt werden und noch keine Aussagen zur späteren Serienfertigung erforderlich sind. Der Fokus liegt hier auf schneller Visualisierung, nicht auf Prozess- oder Materialvalidierung.
Prototypenwerkzeug im Spritzguss
Sinnvoll, wenn Bauteile im vorgesehenen Serienwerkstoff unter realen Spritzgussbedingungen getestet werden sollen oder mehrere hundert bis mehrere tausend Teile benötigt werden. Durch die hohe Änderungsflexibilität eignet sich das Prototypenwerkzeug besonders in frühen und mittleren Entwicklungsphasen – und häufig auch als wirtschaftliche Lösung für Kleinserien.
Serienwerkzeug aus Stahl
Wirtschaftlich bei hohen Stückzahlen und langfristig stabiler Serienproduktion. In vielen Projekten empfiehlt sich jedoch eine vorgelagerte Validierung mit einem Prototypenwerkzeug, um Geometrie, Materialverhalten und Prozessstabilität vor dem Bau des Serienwerkzeugs abzusichern und spätere Werkzeugkorrekturen zu vermeiden.
Prototypenwerkzeug als Brücke zwischen 3D-Druck und Serie
In vielen Fällen schliesst ein Prototypenwerkzeug die Lücke zwischen 3D-Druck und Serienfertigung. Es verbindet schnelle Designvalidierung mit seriennaher Fertigung im Spritzgussverfahren und schafft damit eine technisch abgesicherte Grundlage für den Übergang in die Serie.
Abgrenzung zu 3D-Druck in der Prototypenphase
Der 3D-Druck eignet sich vor allem für frühe Designmuster und Geometriestudien. Materialien und Verfahren entsprechen dabei meist nicht dem späteren Spritzgussprozess und liefern nur eingeschränkt reproduzierbare Ergebnisse. Aus unserer Erfahrung führen Entscheidungen auf Basis von 3D-Druck-Modellen bei der späteren Umsetzung im Spritzguss häufig zu zusätzlichen Iterationen.
Ein Prototypenwerkzeug ermöglicht dagegen die realitätsnahe Bewertung von Bauteilgeometrie, Materialverhalten und Prozessstabilität. Es schafft damit eine verlässliche Grundlage für Vorserie, Kleinserie oder die Vorbereitung eines Serienwerkzeugs.
Ein Prototypenwerkzeug ist besonders sinnvoll, wenn:
- der Übergang in eine Vorserie oder Kleinserie geplant ist
- Unsicherheiten bei Bauteilauslegung, Toleranzen oder Prozessstabilität bestehen
- ein Serienwerkzeug vorbereitet werden soll, ohne spätere Korrekturschleifen zu riskieren
Die im Prototypen-Werkzeugbau gewonnenen Erkenntnisse fliessen direkt in die Serienfertigung ein und schaffen eine belastbare Entscheidungsgrundlage für den nächsten Entwicklungsschritt.
Nächster Schritt: Machbarkeit frühzeitig klären
Ein Prototypenwerkzeug entfaltet seinen vollen Nutzen nur dann, wenn Bauteil, Material, Werkzeugkonzept und späterer Einsatzbereich von Anfang an zusammen gedacht werden. Genau hier entscheidet sich, ob ein Prototyp lediglich „funktioniert“ – oder ob er eine belastbare Grundlage für das spätere Endprodukt sowie Vorserie, Kleinserie und Serienfertigung bildet.
Bei mould2part prüfen wir Prototypenwerkzeuge im Rahmen einer kostenlosen Machbarkeitsanalyse. Dabei bewerten wir Bauteilgeometrie, Serienwerkstoff, Werkzeugkonzept, Durchlaufzeit und Kosten realistisch – mit Blick auf Produktentwicklung, Rapid Tooling und den späteren Übergang in die Serie.
So entsteht frühzeitig Klarheit, ob und wie ein Prototypenwerkzeug sinnvoll eingesetzt werden kann – und welcher nächste Schritt technisch und wirtschaftlich der richtige ist.
Zusammenfassung: Prototypenwerkzeug im Spritzguss
Ein Prototypenwerkzeug im Spritzguss dient der seriennahe Validierung von Kunststoffteilen unter realen Produktionsbedingungen. Im Gegensatz zu rein konstruktiven Mustern ermöglicht es die Bewertung von Materialverhalten, Reproduzierbarkeit und Prozessstabilität im vorgesehenen Spritzgussverfahren. Es eignet sich insbesondere für Vorserien und Kleinserien sowie zur technischen Absicherung eines späteren Serienwerkzeugs. Wirtschaftlich sinnvoll ist der Einsatz vor allem dann, wenn mehrere hundert oder tausend Teile benötigt werden oder wenn belastbare Aussagen zur Serienfähigkeit des Bauteils erforderlich sind.
Wann ist ein Prototypenwerkzeug sinnvoll?
- bei Validierung im Serienwerkstoff
- vor Investition in ein Serienwerkzeug
- bei Unsicherheiten im Spritzgussverfahren
mould2part – Ihr Partner für
Füllsimulationen, Werkzeugbau und Kunststoff-Spritzguss.
… und frühzeitig Klarheit über Machbarkeit, Kosten und Prozesssicherheit gewinnen.
Marcus Schramek ist Geschäftsführer und Inhaber von mould2part und verantwortet Konstruktion und Angebotserstellung. Als Diplom-Ingenieur (FH) mit Schwerpunkt Kunststofftechnik und über 20 Jahren Erfahrung im Werkzeugbau und Spritzguss bewertet er Produktentwicklungs- und Serienprojekte hinsichtlich Machbarkeit, Wirtschaftlichkeit und Serienfähigkeit.
Simuliert, wie sich der Kunststoff während des Spritzgiessens im Werkzeug bewegt und verteilt.
Zeigt, wie vollständig und gleichmässig das Spritzgussteil während der Füllphase mit Kunststoff gefüllt wird und ob Lufteinschlüsse entstehen können.
Einlassstelle im Werkzeug, über die der Kunststoff in die Kavität eingebracht wird und die das Füllverhalten massgeblich beeinflusst.
Analysiert Temperaturunterschiede im Bauteil und Werkzeug während des Spritzgiessprozesses, die Einfluss auf Zykluszeit und Bauteilqualität haben.
Ausrichtung von Verstärkungsfasern im Kunststoff während des Füllvorgangs, die mechanische Eigenschaften und das Verzugsverhalten beeinflussen kann.
Phase nach der Füllung, in der zusätzlicher Druck aufgebracht wird, um Schwindung auszugleichen und die Bauteilqualität zu verbessern.
Stellen im Kunststoffteil, an denen zwei Fliessfronten aufeinandertreffen und die mechanische Festigkeit oder Optik beeinträchtigen können.
Eingeschlossene Luft im Kunststoffteil, die zu Oberflächenfehlern, Poren oder Schwächungen führen kann.
Beschreibt die Formänderung eines Bauteils nach dem Abkühlen infolge ungleichmässiger Spannungen oder Temperaturverteilungen.
FAQ: Prototypenwerkzeug im Spritzguss
Prototypenwerkzeuge sind auf kurze Durchlaufzeiten, geringere Investitionskosten und hohe Änderungsflexibilität ausgelegt. Sie bestehen häufig aus Aluminium und sind konstruktiv vereinfacht.
Serienwerkzeuge werden dagegen aus Stahl gefertigt und sind auf hohe Standzeiten, Mehrkavitäten und langfristige Serienproduktion optimiert. Der konstruktive Fokus liegt auf Prozessstabilität und Effizienz bei hohen Stückzahlen.
Ein Prototypenwerkzeug lohnt sich statt 3D-Druck immer dann, wenn neben Design- und Geometrieprüfungen auch belastbare Aussagen zur späteren Serienfertigung erforderlich sind. Während der 3D-Druck primär zur Visualisierung dient, ermöglicht ein Prototypenwerkzeug die Herstellung von Bauteilen unter realen Bedingungen im Spritzgussverfahren und im vorgesehenen Serienwerkstoff. Dadurch lassen sich Materialverhalten, Reproduzierbarkeit und Prozessstabilität realistisch bewerten. Die im Prototypenbau gewonnenen Erkenntnisse können direkt in Vorserie und Serienfertigung übertragen werden.
Ja. Ein Prototypenwerkzeug kann direkt für die Kleinserienfertigung eingesetzt werden, sofern Stückzahl, Material und Belastung im wirtschaftlichen Bereich liegen.
Wenn bereits absehbar ist, dass mehrere hundert oder tausend Teile benötigt werden, ist ein vorgelagerter 3D-Druck häufig nicht wirtschaftlich sinnvoll. Ein Prototypenwerkzeug ermöglicht in diesem Fall die direkte Fertigung im Spritzguss und verbindet technische Validierung mit einer skalierbaren Kleinserienlösung.
Mit einem Prototypenwerkzeug aus Aluminium lassen sich in vielen Projekten mehrere tausend bis mehrere zehntausend Kunststoffteile herstellen. Die tatsächlich erreichbare Stückzahl hängt jedoch stark von der Bauteilgeometrie, dem eingesetzten Kunststoff sowie den prozessbedingten Belastungen des Spritzgusswerkzeugs im jeweiligen Spritzgussverfahren ab. Besonders bei komplexen Geometrien oder stark abrasiven Materialien kann die Standzeit geringer ausfallen. Für Kleinserien und Vorserien ist die Stückzahl in der Regel wirtschaftlich ausreichend.
Die Lebensdauer eines Prototypenwerkzeugs im Spritzguss hängt von Bauteilgeometrie, eingesetztem Kunststoff, Prozessparametern und Werkzeugauslegung ab. In vielen Projekten sind Stückzahlen von mehreren tausend bis zu mehreren zehntausend Kunststoffteilen möglich.
Prototypenwerkzeuge aus Aluminium sind auf schnelle Anpassbarkeit ausgelegt. Formeinsätze können geändert oder ersetzt werden. Dadurch lässt sich die Lebensdauer verlängern und das Werkzeug gezielt an neue Anforderungen anpassen.
Prototypenwerkzeuge bestehen in den meisten Fällen aus Aluminium. Aluminium lässt sich schneller bearbeiten als Stahl und ermöglicht dadurch kurze Durchlaufzeiten im Werkzeugbau. Gleichzeitig sind die Investitionskosten geringer als bei klassischen Serienwerkzeugen. Trotz der reduzierten Standzeit erlauben Aluminiumwerkzeuge eine hohe Reproduzierbarkeit und seriennahe Fertigung im Spritzgussverfahren.
Rapid Tooling unterscheidet sich vom klassischen Werkzeugbau vor allem in Bezug auf Investition, Durchlaufzeit und ausgelegte Stückzahlen. Während Serienwerkzeuge aus Stahl auf hohe Standzeiten und langfristige Serienproduktion optimiert sind, werden beim Rapid Tooling häufig Aluminiumwerkzeuge eingesetzt. Diese sind kostengünstiger, schneller herstellbar und ideal für Prototypen, Vorserien und Kleinserien. Aufgrund der geringeren Materialhärte sind jedoch niedrigere Gesamtstückzahlen möglich als bei Stahlwerkzeugen.
Rapid Tooling ist in Deutschland eine etablierte Lösung für schnelle Prototypen- und Kleinserienwerkzeuge im industriellen Umfeld.
