Was ist Rapid Tooling im Spritzguss?
Rapid Tooling im Spritzguss ermöglicht die schnelle und wirtschaftliche Herstellung von Kunststoffteilen mit Aluminiumwerkzeugen. Das Verfahren eignet sich für Prototypen, Vorserien und Kleinserien, wenn Bauteile früh im Originalmaterial getestet und weiterentwickelt werden müssen.
Im Unterschied zu klassischen Serienwerkzeugen aus Stahl sind Aluminiumwerkzeuge deutlich schneller verfügbar und einfacher anpassbar. Dadurch lassen sich Entwicklungszeiten verkürzen, Iterationen reduzieren und technische Risiken früh absichern.
mould2part unterstützt Sie bereits in der Produktentwicklung und stellt sicher, dass Bauteil, Werkzeug und Prozess von Anfang an aufeinander abgestimmt sind. So entstehen wirtschaftliche und prozesssichere Lösungen, die eine stabile und planbare Markteinführung ermöglichen.
Die wichtigsten Vorteile von Rapid Tooling im Spritzguss
Schnelle Umsetzung im Spritzguss
Aluminium Spritzgusswerkzeuge sind deutlich schneller verfügbar als Serienwerkzeuge. Kunststoffteile können dadurch früh getestet und weiterentwickelt werden.
Hohe Flexibilität bei Anpassungen
Anpassungen am Bauteil oder Werkzeug lassen sich schnell und wirtschaftlich umsetzen. Das reduziert Iterationen und schafft Sicherheit im Entwicklungsprozess.
Wirtschaftliche
Umsetzung
Durch reduzierte Werkzeugkosten und die Möglichkeit, Bauteile im Originalmaterial zu fertigen, eignet sich Rapid Tooling ideal für Prototypen, Vorserien und Kleinserien.
Qualität garantiert: Unsere Inhalte werden von unseren Fachspezialisten erstellt und nicht automatisiert generiert.

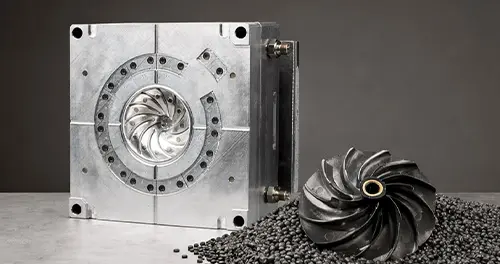

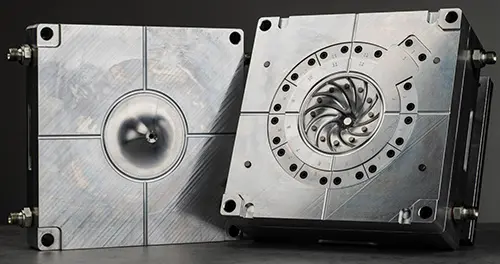

Aluminium Spritzgusswerkzeuge im Rapid Tooling: Vorteile im Überblick
Schnellere Umsetzung durch kürzere Werkzeugbauzeiten
Aluminium lässt sich deutlich schneller bearbeiten als Stahl. Dadurch verkürzen sich Fräszeiten und der gesamte Werkzeugbauprozess erheblich. Vom CAD-Modell bis zum ersten Spritzgussteil entstehen deutlich kürzere Durchlaufzeiten.
Das ermöglicht, Bauteile früh im Rapid Tooling Spritzguss zu realisieren und unter realen Bedingungen zu testen – ein entscheidender Vorteil in der Produktentwicklung.
Hohe Flexibilität bei Änderungen im Entwicklungsprozess
Aluminiumwerkzeuge sind gezielt auf Anpassungsfähigkeit ausgelegt. Änderungen an Geometrie, Anguss oder Details können schnell und mit überschaubarem Aufwand umgesetzt werden.
Dadurch lassen sich Iterationen effizient durchführen und Bauteile schrittweise optimieren, ohne jedes Mal ein neues Werkzeug zu benötigen.
Wirtschaftliche Umsetzung durch reduzierten Werkzeugaufwand
Im Vergleich zu klassischen Serienwerkzeugen sind Aluminiumwerkzeuge deutlich kosteneffizienter in der Herstellung. Gleichzeitig können Bauteile im Originalmaterial reproduzierbar gefertigt werden.
Gerade bei Projekten mit begrenzten Stückzahlen, wie einer Spritzguss Kleinserie mit Aluminiumwerkzeug oder einem Prototypenwerkzeug im Spritzguss aus Aluminium, reduziert das Investitionsrisiken erheblich.
Damit ist Rapid Tooling im Spritzguss die bevorzugte Lösung für Projekte, bei denen Kunststoffteile schnell umgesetzt und gleichzeitig technisch abgesichert werden müssen.
Das Verfahren eignet sich insbesondere für Prototypen, Vorserien und Kleinserien und schafft eine wirtschaftliche Grundlage für den Übergang zur Serienproduktion.
Wann ist Rapid Tooling im Spritzguss die richtige Wahl?
Rapid Tooling im Spritzguss ist immer dann sinnvoll, wenn Kunststoffteile schnell verfügbar sein müssen, Anpassungen im Entwicklungsprozess zu erwarten sind oder Bauteile im Originalmaterial für realistische Tests benötigt werden.
Wann ist Rapid Tooling sinnvoll?
Rapid Tooling im Kunststoff-Spritzguss ist besonders sinnvoll, wenn:
- Bauteile noch nicht final definiert sind
- schnelle Spritzgusswerkzeuge benötigt werden
- Funktionstests im Originalmaterial erforderlich sind
- Anpassungen im Entwicklungsprozess zu erwarten sind
- eine sichere Entscheidungsbasis für die Serienproduktion geschaffen werden soll
- Stückzahlen im Bereich Prototypen, Vorserien oder Kleinserien liegen
Rapid Tooling vs. Serienwerkzeug – der direkte Vergleich
Der zentrale Unterschied zwischen Rapid Tooling im Spritzguss und dem klassischen Serienwerkzeug liegt in Geschwindigkeit, Flexibilität und Investitionsaufwand.
| Kriterium | Rapid Tooling (Aluminium) | Serienwerkzeug (Stahl) |
|---|---|---|
| Werkzeugherstellung | Kurz (Tage bis wenige Wochen) | Lang (mehrere Wochen bis Monate) |
| Werkzeugkosten | Reduziert | Hoch |
| Anpassungen | Einfach und schnell möglich | Aufwendig und kostenintensiv |
| Stückzahlen | Prototypen, Vorserien, Kleinserien | Grosse Serien |
| Flexibilität | Hoch | Gering |
| Entwicklungsphase | Frühe bis mittlere Phase | Späte Phase / Serienproduktion |
| Ziel | Testen, Validieren, Optimieren | Stabile Serienproduktion |
Wann ein klassisches Serienwerkzeug sinnvoller ist als Rapid Tooling
Ein klassisches Serienwerkzeug aus Stahl ist dann die bessere Wahl, wenn das Bauteil vollständig entwickelt und freigegeben ist und dauerhaft in hohen Stückzahlen produziert werden soll.
In diesen Fällen stehen maximale Standzeit, Prozessstabilität über lange Laufzeiten und ein vollständig automatisierter Fertigungsprozess im Vordergrund.
Typischerweise betrifft das Projekte, bei denen der Übergang vom Prototyp zur Serie bereits abgeschlossen ist und keine weiteren Anpassungen mehr zu erwarten sind.
Wo liegt Rapid Tooling im Entwicklungsprozess?
Rapid Tooling im Spritzguss positioniert sich zwischen früher Konzeptphase und Serienproduktion und schliesst die Lücke zwischen Prototyp und Serienwerkzeug.
Das Verfahren ermöglicht die Fertigung von Kunststoffteilen im Originalmaterial unter realen Spritzgussbedingungen, anstatt nur mit vereinfachten Modellen zu arbeiten.
Funktionen, Passungen und Materialverhalten können so früh unter seriennahen Bedingungen geprüft werden. Gleichzeitig bleibt die notwendige Flexibilität erhalten, um Anpassungen schnell und wirtschaftlich umzusetzen.
Damit schafft Rapid Tooling im Kunststoff Spritzguss eine belastbare Grundlage für technische Entscheidungen und reduziert das Risiko im Übergang zur Serienfertigung.

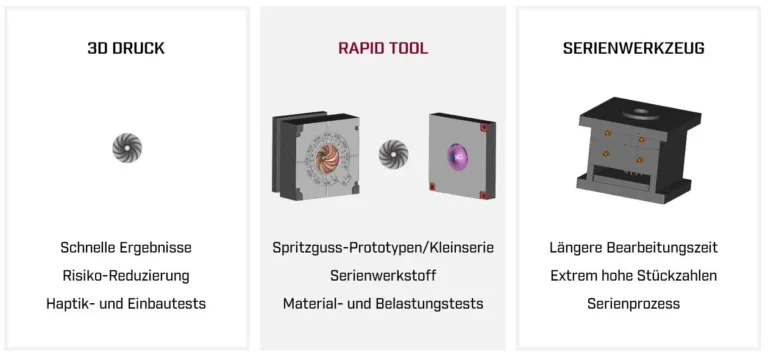

Wo Rapid Tooling im Entwicklungsprozess den 3D-Druck ersetzt
In vielen Entwicklungsprojekten werden Bauteile im 3D-Druck gefertigt, obwohl bereits seriennahe Spritzgussteile mit Aluminium Spritzgusswerkzeugen möglich wären.
Der Unterschied zeigt sich besonders im Vergleich Spritzguss-Prototyp vs. additiv gefertigtem Modell:
- reale Materialeigenschaften statt approximierter Werte
- belastbare Funktions- und Passungstests
- reproduzierbare Bauteile unter Serienbedingungen
Rapid Tooling ermöglicht die Herstellung von Kunststoff-Bauteilen im Originalmaterial und unter realen Prozessbedingungen. Mechanische Eigenschaften, Passungen und Funktion können dadurch deutlich zuverlässiger bewertet werden als mit additiv gefertigten Modellen.
Das reduziert Iterationsschleifen und schafft früh eine fundierte Entscheidungsbasis für den Übergang vom Prototyp zur Serienproduktion.
Spritzguss schnell umsetzen – typische Einsatzfälle
Rapid Tooling eignet sich besonders für Projekte zwischen Entwicklung und Serienproduktion, bei denen Flexibilität, Geschwindigkeit und technische Absicherung im Vordergrund stehen.
Dabei kommen schnelle Spritzgusswerkzeuge aus Aluminium zum Einsatz, die sowohl als Prototypenwerkzeuge als auch für Vorserien und Kleinserien genutzt werden können.
Spritzguss-Prototypen im Originalmaterial
Wenn Funktionen, Passungen oder Materialverhalten unter realen Bedingungen geprüft werden müssen, reicht 3D-Druck oft nicht aus. Rapid Tooling ermöglicht seriennahe Spritzguss-Prototypen und schafft eine belastbare Grundlage für technische Entscheidungen.
Vorserien zur Absicherung der Serienproduktion
Vorserien dienen als technische und wirtschaftliche Validierung vor dem Serienstart. Mit Rapid Tooling können Bauteile unter realen Produktionsbedingungen gefertigt und getestet werden, bevor in ein Serienwerkzeug investiert wird.
Kleinserien flexibel und wirtschaftlich produzieren
Für kleine bis mittlere Stückzahlen bietet Rapid Tooling eine wirtschaftliche Alternative zum klassischen Werkzeugbau. Bauteile können ohne hohe Anfangsinvestitionen produziert und bei Bedarf angepasst werden.
Ist Rapid Tooling für Ihr Bauteil sinnvoll?
Ob Rapid Tooling die richtige Lösung ist, hängt vom Entwicklungsstand, den Stückzahlen und dem erwarteten Anpassungsbedarf ab.
Besonders sinnvoll ist der Einsatz, wenn Bauteile noch nicht final definiert sind, Tests im Originalmaterial erforderlich sind oder eine wirtschaftliche Lösung für Prototypen, Vorserien oder Kleinserien gesucht wird.
Lassen Sie prüfen, ob dieser Ansatz für Ihr Bauteil die richtige Lösung ist. Sie erhalten eine fundierte technische Einschätzung zu Machbarkeit, Werkzeugkonzept und sinnvoller Vorgehensweise.
So setzen wir Rapid Tooling im Spritzguss um
Rapid Tooling im Spritzguss funktioniert nur dann effizient, wenn Bauteil, Werkzeug und Prozess frühzeitig aufeinander abgestimmt werden. Genau hier setzen wir an. Dabei kommen schnelle Spritzgusswerkzeuge aus Aluminium zum Einsatz, die gezielt für kurze Durchlaufzeiten und hohe Anpassungsfähigkeit ausgelegt sind.
Produktentwicklung im Spritzguss
Bereits in der Produktentwicklung prüfen wir Ihre 3D-Daten hinsichtlich Machbarkeit, Entformbarkeit und Optimierungspotenzialen. Auf Wunsch unterstützen wir mit einer Spritzguss-Füllsimulation, um Fliessverhalten, Bindenähte und mögliche Schwachstellen frühzeitig sichtbar zu machen.
So lassen sich spätere Anpassungen am Werkzeug vermeiden und die Umsetzungszeit deutlich verkürzen.
Werkzeugkonstruktion und Fertigung
Werkzeugkonstruktion, Fertigung der Aluminium Spritzgusswerkzeuge und Produktion der Bauteile erfolgen bei mould2part vollständig Inhouse. Dabei setzen wir gezielt auf Aluminiumwerkzeuge, die als Prototypenwerkzeuge im Spritzguss ausgelegt sind und sich nahtlos für Vorserien und Kleinserien einsetzen lassen. Das reduziert Schnittstellen, beschleunigt die Abläufe und sorgt für eine stabile, reproduzierbare Fertigung.
Während der gesamten Umsetzung bleiben Sie flexibel. Änderungen können schnell integriert und Bauteile gezielt weiterentwickelt werden bis zur finalen Auslegung für die Serienproduktion.
Das Ergebnis ist ein abgestimmter Prozess mit kurzen Durchlaufzeiten und hoher Planungssicherheit.
Senden Sie uns Ihre 3D-Daten und Erhalten Sie eine fundierte technische Einschätzung zu Machbarkeit, Werkzeugkonzept und sinnvoller Vorgehensweise.
Praxisbeispiel: Rapid Tooling im Einsatz
Ausgangslage und Herausforderung
Der Proceq GP8000 ist ein hochkomplexes Gerät zur Zustandsprüfung von Betonstrukturen. Die Kunststoffbauteile mussten in kleinen Stückzahlen gefertigt werden, bei gleichzeitig hohen Anforderungen an Präzision und Zuverlässigkeit.
Die Herausforderung: Gesucht war eine flexible und anpassbare Fertigungslösung ohne hohe Werkzeugkosten oder unnötige Lagerhaltung.
Unsere Lösung
mould2part fertigte die Kunststoffbauteile im Spritzguss mit Aluminium-Werkzeugen – von Prototypen bis zur wirtschaftlichen Kleinserie.
Das Ergebnis
- Schnellere Markteinführung
- Reduktion von Werkzeug- und Produktionskosten
- Wirtschaftliche Kleinserienfertigung ohne Lagerhaltung
Die Werkzeuge werden eingelagert und ermöglichen eine flexible Nachproduktion bei Bedarf.
Technischer Einblick
Auch komplexe Bauteile wie Mehrkomponenten-Griffe mit integrierten Gewindeeinsätzen konnten mit mehreren abgestimmten Werkzeugen effizient umgesetzt werden.
Technischer Einblick
Ein besonderes Highlight ist der Handgriff des GP8000: Er vereint Hart- und Weichkomponenten und ist mit drei Gewindeeinsätzen ausgestattet. Um diesen komplexen Griff zu realisieren, haben wir drei Spritzgusswerkzeuge entwickelt
Hartkomponenten-Werkzeug
Hydraulischen Schieber
Zwei mechanischen Schiebern
Handeinleger
Weichkomponenten-Werkzeug I
Drei mechanischen Schiebern
Pneumatischen Schieber
Spezialmaterial für Umspritzung
Weichkomponenten-Werkzeug II
Drei mechanische Schieber
Handeinleger
Spezielles Material für Griffelemente
Fazit – Wirtschaftliche und flexible Kleinserie mit Rapid Tooling
Rapid Tooling ermöglicht auch bei komplexen Bauteilen eine flexible und wirtschaftliche Umsetzung von der Entwicklung bis zur Kleinserie.
Sie möchten ein ähnliches Projekt realisieren?
Thomas Eichenauer ist CTO und Produktionsleiter bei mould2part. Er verantwortet die Spritzgussproduktion und Prozesssicherheit und begleitet Projekte von der technischen Umsetzung bis zur stabilen Serienfertigung.
FAQ - Rapid Tooling im Spritzguss
Rapid Tooling im Spritzguss ist die Herstellung von Aluminium-Spritzgusswerkzeugen zur schnellen und wirtschaftlichen Produktion von Kunststoffteilen unter seriennahen Bedingungen.
Im Vergleich zum klassischen Werkzeugbau aus Stahl ermöglicht das Verfahren kürzere Durchlaufzeiten, geringere Werkzeugkosten und eine hohe Flexibilität bei Änderungen.
Rapid Tooling im Kunststoff-Spritzguss ist besonders sinnvoll, wenn Bauteile schnell verfügbar sein müssen, noch nicht final definiert sind oder Anpassungen im Entwicklungsprozess zu erwarten sind.
Typische Einsatzbereiche sind Prototypen, Vorserien und Kleinserien.
Wir begleiten Ihre Produktentwicklung von Anfang an und beraten Sie hinsichtlich Machbarkeit, Optimierungspotenzialen und Werkzeugstrategien. So entstehen prozesssichere, kostenoptimierte Werkzeugteile mit maximaler Flexibilität für Anpassungen und Änderungen.
Der Unterschied liegt in Geschwindigkeit, Flexibilität und Investitionskosten.
Aluminium-Spritzgusswerkzeuge ermöglichen schnelle Anpassungen und eine wirtschaftliche Umsetzung in frühen Projektphasen, während Serienwerkzeuge aus Stahl für hohe Stückzahlen und langfristige Produktion ausgelegt sind.
Rapid Tooling positioniert sich zwischen Prototyp und Serienproduktion.
Bauteile können früh im Originalmaterial gefertigt, getestet und optimiert werden, bevor in ein Serienwerkzeug investiert wird.
Ja, insbesondere wenn Bauteile im Originalmaterial und unter realen Spritzgussbedingungen getestet werden müssen.
Dadurch lassen sich Funktion, Passung und Materialverhalten deutlich zuverlässiger bewerten als mit additiv gefertigten Modellen.
Mit Rapid Tooling lassen sich Kunststoffteile von Einzelstücken bis hin zu mehreren zehntausend Teilen wirtschaftlich fertigen.
Das Verfahren eignet sich besonders für Prototypen, Vorserien und Kleinserien.
